注塑模具頂針磨損如何檢測更換

頂針是注塑模具頂出系統的核心部件，長期在高溫、高壓及摩擦工況下運行，易出現磨損、變形、拉傷等問題，進而導致制品產生頂白、頂痕、尺寸偏差，甚至引發模具卡滯故障。頂針的磨損檢測需結合日常巡檢與定期精準測量，更換需遵循標準化流程，確保模具頂出功能穩定可靠。

一、 頂針磨損的檢測方法

1 日常巡檢（定性檢測）

日常生產中，可通過制品缺陷與模具狀態快速判斷頂針磨損情況：觀察制品頂出位置，若出現不規則頂痕、頂白或局部破損，大概率是對應位置頂針磨損變形，導致受力不均；拆卸模具后，目視檢查頂針表面，若存在明顯拉傷、劃痕、氧化起皮或端部圓角磨損，說明頂針已出現損傷；同時需檢查頂針運動狀態，手動推動頂出板，若頂針滑動卡頓、回彈不暢，或存在偏擺現象，可能是頂針與頂針孔配合間隙過大，需進一步定量檢測。

2 定期精準檢測（定量檢測）

定期檢測需借助量具，核心檢測指標為直徑磨損量、同軸度及配合間隙，具體步驟如下：

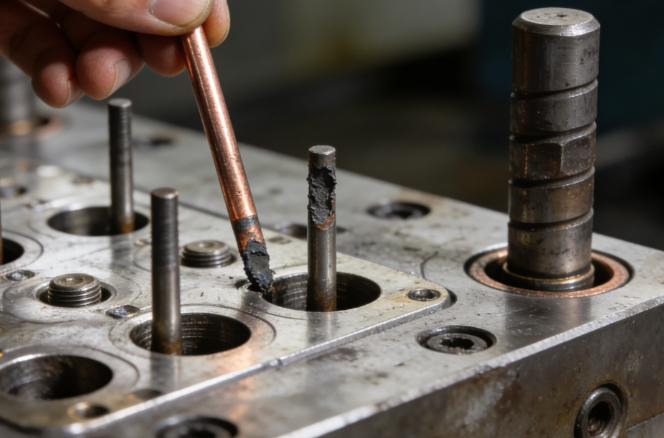

拆卸頂針：將頂出板從模具中拆下，用銅棒輕敲頂針尾部，取出待檢測頂針，避免硬撬導致頂針變形或頂針孔損傷。

直徑測量：使用千分尺測量頂針的工作段直徑，分別在頭部、中部、尾部選取 3 個測量點，對比頂針的標準直徑，若單處磨損量超過 0.03mm，或整體磨損量超過 0.05mm，需立即更換；若頂針出現局部變形（如彎曲、鼓包），即使磨損量未超標，也需更換。

同軸度檢測：將頂針?lè)胖迷?V 型塊上，用百分表沿頂針軸向移動測量，若跳動量超過 0.02mm，說明頂針彎曲變形，無法繼續使用。

配合間隙檢測：將標準直徑的新頂針插入頂針孔，若間隙超過 0.04mm（單側間隙 0.02mm），或插入后可明顯晃動，說明頂針孔已磨損，需對頂針孔進行擴孔修復，或更換加大規格的頂針。

3 磨損判定標準

結合行業生產經驗，頂針滿足以下任一條件時，必須更換：

工作表面出現深度≥0.02mm 的拉傷、劃痕，或端部圓角磨損超過 0.1mm；

直徑磨損量≥0.03mm，或整體彎曲變形量≥0.02mm；

與頂針孔的配合間隙≥0.04mm，頂出時出現偏擺、卡頓；

頂針表面出現嚴重氧化、銹蝕，無法通過拋光修復。

二、 頂針的更換流程

1 更換前準備

備件選型：根據模具圖紙，選擇與原頂針規格、材質完全一致的備件，常用頂針材質為 SKD61（熱作模具鋼，適用于常規制品）或 SKH51（高速鋼，適用于玻纖增強塑料等耐磨要求高的場景），避免因材質、尺寸不符導致新頂針快速磨損或頂出故障。

工具準備：準備千分尺、銅棒、螺絲刀、砂紙、潤滑油等工具，同時清理工作臺，避免雜質進入模具。

2 標準化更換步驟

停機拆模：注塑機停機并斷電，待模具溫度降至室溫后，將模具從機臺上拆下，放置在專用模具架上，確保模具穩定。

拆卸舊頂針：拆下頂出板的限位螺絲，將頂出板與模具型腔板分離，用銅棒輕敲磨損頂針的尾部，將其從頂針孔中取出；若頂針因銹蝕或變形卡死，可在縫隙處涂抹除銹劑，待松動后再取出，禁止暴力敲擊。

清理頂針孔：使用銅刷或壓縮空氣清理頂針孔內的塑料碎屑、油污及鐵銹，若頂針孔內壁存在拉傷，可用細砂紙（800# 以上）輕輕拋光，確保內壁光潔；若頂針孔磨損嚴重，需采用鉸刀擴孔后，更換加大尺寸的頂針。

安裝新頂針：在新頂針的工作表面均勻涂抹耐高溫潤滑油，將頂針垂直插入頂針孔，確保無偏斜，然后安裝頂針固定板與限位螺絲，擰緊力度適中，避免頂針被過度擠壓變形。

調試校驗：手動推動頂出板，檢查新頂針的滑動是否順暢，無卡頓、偏擺現象；將模具裝回注塑機，進行試模生產，觀察制品頂出效果，若頂痕均勻、無頂白，尺寸合格，說明更換成功。

三、 頂針的日常維護要點

定期潤滑：每次模具保養時，在頂針表面涂抹耐高溫潤滑脂，減少頂針與頂針孔的摩擦，延長使用壽命；避免使用普通潤滑油，防止高溫下碳化產生雜質。

清潔雜質：生產過程中，定期清理頂出系統內的塑料碎屑，避免雜質進入頂針孔，導致頂針拉傷。

優化頂出工藝：調整注塑工藝參數，避免頂出壓力過大、頂出速度過快，減少頂針對制品的沖擊力，降低磨損速率。
