雙色注塑模具怎么選？

雙色注塑技術憑借一體成型的優勢，在汽車內飾、3C 數碼、醫療器材等行業應用日益廣泛，而雙色注塑模具的選型直接決定產品成型精度、生產效率與綜合成本。合理的選型需結合產品特性、物料屬性、生產需求等多維度綜合考量，既要滿足當前生產要求，又要適配行業技術發展趨勢，是實現高效量產的核心前提。

一、明確產品與成型需求

1. 產品結構與尺寸要求

產品結構復雜度是選型的基礎依據，針對簡單幾何形狀（如按鍵、杯蓋），可選擇結構簡化的雙色注塑模具；對于帶有復雜型腔、深腔或薄壁結構的產品（如汽車儀表盤、手機中框），需重點關注模具的型腔填充能力與脫模順暢性。尺寸精度要求直接影響模具加工標準，常規產品需保證模具定位精度≤0.02mm，高精度產品（如醫療檢測設備配件）則需控制在 0.01mm 以內，同時需預留合理的收縮補償量，避免產品出現翹曲、變形等缺陷。

2. 物料組合適配性

雙色注塑常用物料組合包括硬膠 + 軟膠（如 ABS+TPU）、硬膠 + 硬膠（如 PC+ABS），不同物料的熔點、流動性、收縮率差異需通過模具設計適配。例如，流動性差異較大的物料組合，需優化澆注系統設計，避免出現填充不均；收縮率差值超過 1.5% 時，應采用模塊化型腔結構，減少產品應力集中。此外，需考慮物料的耐高溫性與腐蝕性，針對含玻纖增強的物料，模具需強化耐磨設計。

3. 生產批量與效率目標

小批量試產或定制化產品，可選擇通用性強、改型成本低的雙色注塑模具，優先控制開發周期與初期投入；大批量量產產品（年產能≥100 萬件），需側重模具的穩定性與耐久性，核心部件應采用高強度材質，確保模具壽命≥50 萬模次。生產效率方面，需結合注塑機射速、冷卻時間等參數，選擇匹配的模具結構，常規產品單周期控制在 20-40 秒，高效量產場景可通過優化模具設計將周期縮短 10%-15%。

二、雙色注塑模具核心結構選型

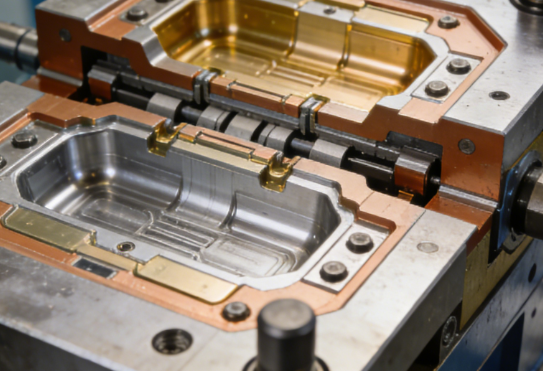

1. 模具類型選擇

當前主流的雙色注塑模具主要分為轉盤式、平移式與疊層式三類。轉盤式模具適配中小型產品，換模效率高，單周期短，是汽車內飾件、3C 配件的主流選擇；平移式模具通過模板平移實現雙色成型，定位精度高，適合大型或高精度產品；疊層式模具采用雙層型腔設計，產能較傳統模具提升 80% 以上，適配大批量標準化產品生產，符合當前高效量產的技術趨勢。選型時需結合注塑機規格（如鎖模力、容模量）與產品尺寸，避免模具與設備不兼容。

2. 定位機構精度控制

雙色成型的核心是兩次注塑的精準定位，模具定位機構需滿足重復定位精度≤0.01mm 的行業標準。常用的定位方式包括導柱導套定位、錐面定位與銷釘定位，其中錐面定位結合導柱導套的復合結構，可有效抵消注塑壓力帶來的偏移，適用于高精度產品。此外，模具需配備防呆機構，避免合模時型腔錯位，降低不良率。

3. 型腔與型芯設計要點

型腔與型芯的設計需兼顧成型質量與脫模便利性，采用隨形設計減少物料流動阻力，針對復雜結構設置合理的拔模斜度（常規產品 1-3°，高精度產品 0.5-1°）。對于軟硬膠結合的產品，需在型芯表面設置微紋理或凹槽，增強兩種物料的結合力，剝離強度需達到 1.5N/mm 以上。同時，型腔表面粗糙度需控制在 Ra0.8μm 以下，確保產品外觀平整，減少后期加工工序。

三、關鍵系統設計與材質選擇

1. 冷卻系統優化

冷卻系統直接影響生產效率與產品穩定性，雙色注塑模具需采用分區冷卻設計，針對不同物料的成型溫度差異，設置獨立的冷卻回路。冷卻水道直徑通常為 8-12mm，水道與型腔表面距離控制在 15-25mm，確保冷卻均勻，將產品冷卻時間控制在總周期的 40%-60%。對于復雜型腔，可采用異形水道或 3D 打印隨形冷卻結構，進一步提升冷卻效率，減少產品收縮不均問題。

2. 澆注系統選型

澆注系統需根據物料流動性與產品結構設計，常用的澆口類型包括點澆口、側澆口與潛伏式澆口。流動性較好的物料可采用點澆口，減少澆口痕跡；流動性較差的物料則需擴大澆口尺寸，避免填充不足。雙色注塑需確保兩次澆注的澆口位置合理，避免后次注塑時沖斷前次成型的產品結構，同時需設置冷料穴收集冷料，保證熔體純度。

3. 模具材質適配

模具材質選擇需結合產品批量、物料特性與成本預算。大批量量產場景優先選擇 S136、H13 等優質合金鋼材，其硬度可達 HRC52-58，耐磨性強，能滿足長期生產需求；小批量生產或試產可選擇 P20、718H 等預硬鋼，降低模具制造成本。針對腐蝕性物料或要求高拋光度的產品，模具型腔需進行氮化處理或鍍鈦處理，表面硬度提升至 HV1000 以上，延長模具使用壽命并改善產品外觀。

四、選型驗證與趨勢適配

1. 試模驗證關鍵指標

選型后需通過試模驗證模具性能，重點關注產品尺寸精度、物料結合強度、外觀質量與生產穩定性。試模時需記錄單模周期、不良率等數據，確保產品尺寸公差符合設計要求，物料結合處無開裂、脫落現象，不良率控制在 2% 以內。若出現填充不均、翹曲等問題，需結合模具結構與工藝參數進行調整，避免批量生產后出現質量隱患。

2. 適配行業技術趨勢

當前雙色注塑模具正朝著高精度、高效化、智能化方向發展，選型時可關注具備智能監測功能的模具，通過嵌入傳感器實時監測型腔溫度、壓力等參數，實現生產過程的精準調控。同時，模塊化設計的雙色注塑模具可降低改型成本，適配多品種、小批量的生產需求，符合當前制造業柔性生產的趨勢。

3. 成本與售后平衡

選型時需綜合考量模具制造成本、維護成本與使用壽命，避免盲目追求低價導致模具頻繁故障。優先選擇具備完善售后體系的供應商，確保模具出現問題時能及時獲得技術支持與維修服務。此外，可要求供應商提供模具維護指南，通過規范的日常保養延長模具使用壽命，降低綜合生產成本。
