注塑模具型腔拋光等級(jí)怎么控制
注塑模具型腔拋光等級(jí)直接決定制品表面光潔度、成型脫模效果及模具使用壽命，其控制核心是匹配制品表面需求、選對(duì)拋光工藝與耗材、把控拋光工序精度，同時(shí)結(jié)合模具鋼材質(zhì)特性進(jìn)行針對(duì)性處理，避免出現(xiàn)拋光過燒、橘皮紋、針孔等缺陷。拋光等級(jí)需與塑料原料特性、制品應(yīng)用場(chǎng)景適配，從粗磨到精拋分階段標(biāo)準(zhǔn)化操作，以下為各環(huán)節(jié)核心控制要點(diǎn)，兼顧實(shí)操性與專業(yè)性。
一、拋光等級(jí)的選型與原料適配
型腔拋光等級(jí)需先根據(jù)制品需求與原料特性確定，核心匹配塑料流動(dòng)性、制品表面要求、成型工藝三大要素，避免盲目追求高等級(jí)拋光增加成本。常規(guī)拋光等級(jí)以 Ra 值為核心指標(biāo)，主流適配標(biāo)準(zhǔn)為：普通民用制品（PE/PP 日用品）Ra0.4~0.8μm，中等光潔度制品（ABS 家電外殼）Ra0.1~0.4μm，高光 / 鏡面制品（PC 透明件、PMMA 亞克力）Ra0.025~0.1μm，食品級(jí) / 醫(yī)療級(jí)制品需在對(duì)應(yīng)等級(jí)基礎(chǔ)上保證拋光面無死角、無雜質(zhì)殘留。原料特性直接影響拋光等級(jí)選擇：低粘度塑料（PE/PP）易粘模，型腔拋光等級(jí)需適當(dāng)提高；高粘度工程塑料（PC/PMMA）對(duì)表面光潔度要求高，需鏡面拋光；玻纖改性料會(huì)沖刷型腔，拋光后需做硬化處理，避免拋光面磨損，且不宜過度拋光，防止表面過于光滑導(dǎo)致填料外露。
二、拋光前的基礎(chǔ)預(yù)處理控制
拋光前的型腔基礎(chǔ)處理是保證拋光效果的前提，需消除模具加工痕跡，為后續(xù)精細(xì)拋光打下基礎(chǔ)，核心控制加工精度、表面清潔度、材質(zhì)預(yù)處理三點(diǎn)。模具型腔加工階段，銑削 / 車削后需保證表面無明顯刀紋、崩邊，加工公差控制在 ±0.01mm 內(nèi)，避免粗加工痕跡過深增加拋光難度；拋光前需徹底清潔型腔，去除加工殘留的鐵屑、油污、切削液，可用超聲波清洗配合無水乙醇擦拭，防止雜質(zhì)在拋光過程中劃傷型腔表面。針對(duì)不同模具鋼材質(zhì)，需做針對(duì)性預(yù)處理：預(yù)硬鋼（P20、718H）直接拋光即可；淬火鋼（S136、SKD61）需先消除熱處理應(yīng)力，防止拋光后出現(xiàn)變形；不銹鋼模具鋼（HPM38）需去除表面鈍化層，提高拋光耗材的貼合度，避免拋光不均。
三、分階段拋光工序的精度控制
型腔拋光需遵循 **“由粗到精、循序漸進(jìn)、分區(qū)拋光、均勻施力”** 的原則，分粗磨、半精拋、精拋、鏡面拋四個(gè)階段，每個(gè)階段匹配專用耗材與工藝，嚴(yán)格控制 Ra 值遞減，避免跨階段拋光導(dǎo)致表面缺陷。
粗磨階段：去除粗加工刀紋，將 Ra 值降至 1.6~3.2μm，選用 80#~240# 金剛石砂輪、砂紙，采用機(jī)械拋光為主，配合手工修邊，保證型腔表面平整，無明顯凹凸差，轉(zhuǎn)角處避免過度打磨導(dǎo)致尺寸偏差；
半精拋階段：消除粗磨痕跡，Ra 值降至 0.4~1.6μm，選用 400#~800# 砂紙、金剛石研磨膏，機(jī)械拋光與手工拋光結(jié)合，拋光方向保持一致，避免交叉紋路，型腔圓弧面、拐角處用專用拋光工具，保證曲面過渡順滑；
精拋階段：提升表面光潔度，Ra 值降至 0.05~0.4μm，選用 1000#~2000# 砂紙、W3.5~W7 金剛石研磨膏，以手工拋光為主，施力輕柔均勻，避免因壓力過大產(chǎn)生橘皮紋，拋光后用干凈棉布擦拭，去除研磨膏殘留；
鏡面拋階段：針對(duì)高光 / 透明制品，將 Ra 值降至 0.025~0.05μm，選用 W0.5~W3 金剛石研磨膏，配合鹿皮、羊毛氈等軟質(zhì)耗材，采用圓周式拋光方式，同時(shí)保證拋光環(huán)境無塵，防止灰塵顆粒劃傷鏡面，拋光后需做防氧化處理。
四、不同模具鋼材質(zhì)的拋光控制要點(diǎn)
模具鋼的硬度、純度、金相組織直接影響拋光效果，不同材質(zhì)需采用差異化拋光工藝，核心是匹配耗材硬度、控制拋光力度、避免材質(zhì)缺陷暴露。預(yù)硬鋼（P20、718H）硬度低（28~35HRC），拋光易產(chǎn)生劃痕，需選用軟質(zhì)耗材，降低拋光壓力，避免過度打磨；鏡面鋼（NAK80）無需淬火，拋光性極佳，可直接跳過部分粗磨工序，精拋階段重點(diǎn)控制紋路均勻性，輕松實(shí)現(xiàn)鏡面效果；不銹鋼模具鋼（S136、HPM38）純度高、耐腐蝕，拋光難度稍大，需選用專用金剛石耗材，拋光過程中持續(xù)加入拋光液，避免干磨導(dǎo)致表面過燒，鏡面拋光后需做鈍化處理，提升表面耐腐蝕性；淬火鋼（SKD61、H13）硬度高（52~58HRC），適合改性料成型型腔，拋光前需保證金相組織均勻，拋光時(shí)選用高硬度金剛石砂輪，粗磨階段加大加工力度，精拋階段放緩速度，避免因硬度高導(dǎo)致拋光不徹底，拋光后需做氮化處理，增強(qiáng)表面耐磨性，保護(hù)拋光面。
五、拋光后的質(zhì)量檢測(cè)與后期防護(hù)

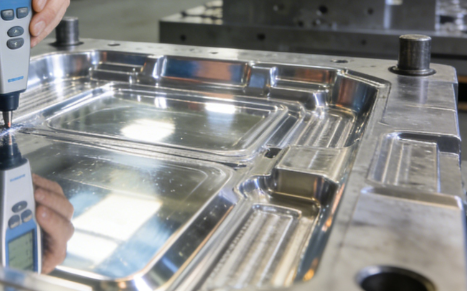

拋光完成后需進(jìn)行嚴(yán)格質(zhì)量檢測(cè)，確認(rèn)拋光等級(jí)達(dá)標(biāo)，同時(shí)做好后期防護(hù)，避免拋光面受損，保證模具投入生產(chǎn)后的穩(wěn)定性。質(zhì)量檢測(cè)核心圍繞Ra 值、表面平整度、尺寸精度：用表面粗糙度儀檢測(cè)各區(qū)域 Ra 值，確保符合設(shè)計(jì)要求，無局部偏差；用百分表檢測(cè)型腔尺寸，保證拋光后無尺寸超差；目視檢查表面無劃痕、橘皮紋、針孔等缺陷，高光鏡面需在強(qiáng)光下檢查，無明顯反光不均。后期防護(hù)需做到：拋光后的型腔避免用手直接接觸，防止汗液腐蝕；模具入庫前在型腔表面涂抹防銹油，用保鮮膜包裹密封；模具試模前，用酒精擦拭去除防銹油，避免殘留影響制品質(zhì)量；生產(chǎn)過程中，定期檢查型腔拋光面，若出現(xiàn)磨損、劃痕，及時(shí)進(jìn)行補(bǔ)拋處理。
六、常見拋光缺陷的防控要點(diǎn)
拋光過程中易出現(xiàn)橘皮紋、針孔、過燒、尺寸偏差等缺陷，需針對(duì)性防控，從源頭避免問題產(chǎn)生。橘皮紋多由拋光壓力過大、耗材粒度跳級(jí)導(dǎo)致，需遵循循序漸進(jìn)原則，降低精拋階段施力，選用匹配粒度的耗材；針孔多因模具鋼材質(zhì)有氣孔、雜質(zhì)，拋光前需對(duì)模具鋼進(jìn)行探傷檢測(cè)，去除缺陷區(qū)域，拋光中及時(shí)清理殘留；表面過燒由干磨、拋光速度過快導(dǎo)致，拋光過程中需保證冷卻液充足，控制機(jī)械拋光轉(zhuǎn)速；尺寸偏差多由粗磨階段過度打磨導(dǎo)致，拋光前做好尺寸標(biāo)記，各階段拋光后及時(shí)檢測(cè)尺寸，拐角、分型面處嚴(yán)格控制打磨范圍，避免損傷配合面。
