注塑模具型腔磨損的修復(fù)方式

注塑模具型腔作為塑件成型的核心部位，長(zhǎng)期受熔料高速?zèng)_刷、高壓擠壓及脫模摩擦影響，易出現(xiàn)表面劃傷、磨損凹陷、尺寸超差等問題，直接導(dǎo)致塑件外觀瑕疵、尺寸精度下降。型腔修復(fù)的核心原則為按磨損程度分級(jí)修復(fù)，兼顧修復(fù)精度、耐磨性與模具鋼基底兼容性，修復(fù)后型腔表面需匹配塑件成型的外觀與尺寸要求，同時(shí)保證修復(fù)部位與原型腔的結(jié)合強(qiáng)度，避免二次脫落。以下為車間實(shí)操性強(qiáng)的分級(jí)修復(fù)方法，適配不同磨損程度的注塑模具型腔，覆蓋輕、中、重度全場(chǎng)景，同時(shí)包含修復(fù)后處理與防磨損防護(hù)要點(diǎn)。

一、輕度磨損

輕度磨損多發(fā)生在型腔進(jìn)料口、脫模接觸區(qū)等部位，無實(shí)質(zhì)尺寸變化，核心修復(fù)目標(biāo)為恢復(fù)表面光潔度，采用物理拋光修復(fù)為主，無需改變型腔原有結(jié)構(gòu)，操作簡(jiǎn)單且不損傷模具鋼基底，適配鏡面、紋理面等高精度型腔。

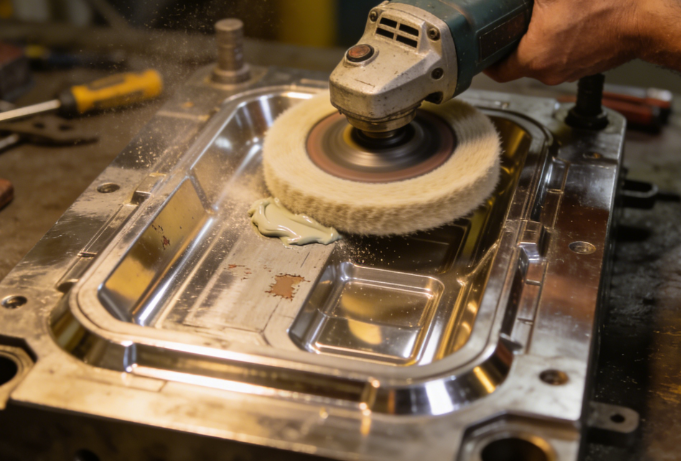

鏡面型腔：選用模具專用拋光膏，按 “粗拋→精拋” 步驟操作，先用綠油配合羊毛氈輪低速粗拋去除磨痕，再用白油配合純棉布精拋，直至型腔表面恢復(fù)原鏡面效果，粗糙度回歸成型標(biāo)準(zhǔn)（如 Ra0.025μm）；全程保持低速拋光，避免高溫?zé)g型腔表面。

紋理型腔：避免硬刷或粗砂紙打磨，用無紡布蘸取細(xì)目拋光膏輕擦磨損部位，僅去除表面劃傷，保留原有型腔紋理；若紋理輕微模糊，用專用紋理修復(fù)膏補(bǔ)紋后，輕拋定型，確保塑件脫模后紋理清晰。

普通非拋光型腔：用 3000 目以上細(xì)砂紙沿同一方向輕磨磨損處，磨除劃痕后用 4000 目砂紙輕拋去磨痕，最后用無紡布擦拭干凈，恢復(fù)表面平整即可。

二、中度磨損

中度磨損已出現(xiàn)局部材質(zhì)損耗，物理拋光無法恢復(fù)尺寸，需采用表面沉積 / 補(bǔ)涂修復(fù)，在磨損部位形成致密、耐磨的修復(fù)層，兼顧尺寸補(bǔ)償與表面硬度，適配中等精度型腔，修復(fù)后無需大幅重新加工，效率高。

冷焊修復(fù)：選用與模具鋼同材質(zhì)的冷焊焊條，采用冷焊工藝在磨損凹陷處薄層堆焊，堆焊厚度略高于型腔基準(zhǔn)面（0.05-0.1mm）；冷焊過程無高溫，避免模具鋼基底變形、退火，堆焊后用細(xì)砂紙打磨至基準(zhǔn)面，再拋光處理，恢復(fù)型腔尺寸與光潔度。

電鍍硬鉻修復(fù)：適用于整體表面輕微磨損、尺寸微超差的型腔，對(duì)型腔整體進(jìn)行電鍍硬鉻處理，鉻層厚度控制在 0.05-0.2mm，既補(bǔ)償磨損尺寸，又提升型腔表面硬度（鉻層硬度 HV800 以上），增強(qiáng)耐磨性，延長(zhǎng)模具使用壽命；電鍍后對(duì)鏡面型腔精拋，保證表面光潔度。

激光熔覆修復(fù)：選用耐磨合金粉末，通過激光熔覆在磨損部位形成薄熔覆層，熔覆層與模具鋼基底冶金結(jié)合，結(jié)合強(qiáng)度高，硬度可達(dá) HRC55 以上，耐磨性能優(yōu)于原模具鋼；熔覆后少量打磨拋光，適配型腔拐角、局部深槽等難修復(fù)部位的中度磨損。

三、重度磨損

重度磨損多因長(zhǎng)期未維護(hù)、熔料含雜質(zhì)沖刷或成型壓力過大導(dǎo)致，型腔實(shí)質(zhì)尺寸已偏離標(biāo)準(zhǔn)，需采用堆焊補(bǔ)料 + 精加工修復(fù)，通過填充材質(zhì)補(bǔ)償尺寸損耗，再經(jīng)精密加工恢復(fù)型腔原有形狀與尺寸精度，適配重載、大批量生產(chǎn)的模具型腔，修復(fù)后需保證型腔整體強(qiáng)度與耐磨性。

氬弧焊堆焊修復(fù)：選用與模具鋼（如 S136、H13、NAK80）匹配的氬弧焊焊絲，對(duì)磨損凹陷、缺料部位進(jìn)行分層堆焊，每層堆焊厚度控制在 0.3-0.5mm，避免單層堆焊過厚導(dǎo)致的焊縫開裂、模具變形；堆焊前對(duì)模具進(jìn)行預(yù)熱（根據(jù)模具鋼材質(zhì)控制預(yù)熱溫度，如 H13 鋼預(yù)熱至 200-300℃），堆焊后緩慢冷卻，防止產(chǎn)生焊接應(yīng)力。

數(shù)控精修加工：堆焊完成后，以型腔未磨損部位為基準(zhǔn)，通過 CNC 銑床、火花機(jī)等精密設(shè)備對(duì)堆焊部位進(jìn)行精加工，恢復(fù)型腔的原有尺寸、曲面與拐角精度，確保型腔整體尺寸偏差≤0.05mm，滿足塑件成型的精度要求。

后續(xù)硬化處理：精加工后，對(duì)修復(fù)部位進(jìn)行局部氮化、淬火處理，提升表面硬度與耐磨性，使修復(fù)部位硬度與原型腔鋼保持一致，避免后續(xù)使用中再次優(yōu)先磨損；處理后對(duì)表面進(jìn)行最終拋光，匹配型腔整體光潔度。

四、特殊部位磨損：澆口套、型腔拐角、深槽

這類部位結(jié)構(gòu)特殊，磨損后修復(fù)難度大，需采用針對(duì)性專用修復(fù)方法，避免因修復(fù)操作導(dǎo)致周邊部位損傷，保證型腔結(jié)構(gòu)完整性。

澆口套磨損：澆口套受熔料高速?zèng)_刷，易出現(xiàn)內(nèi)孔磨損、擴(kuò)口，直接更換同規(guī)格澆口套為最優(yōu)方案；若暫無法更換，用激光熔覆對(duì)澆口套內(nèi)孔進(jìn)行薄層熔覆，再用內(nèi)圓磨床精磨至標(biāo)準(zhǔn)孔徑，保證熔料流動(dòng)順暢。

型腔拐角 / 深槽磨損：這類部位拋光、堆焊操作空間小，采用微束等離子弧焊進(jìn)行局部薄層堆焊，配合小型磨頭手工精磨，再用細(xì)目拋光膏局部精拋，確保拐角、深槽的尺寸與表面精度達(dá)標(biāo)。

五、型腔修復(fù)后關(guān)鍵處理

無論采用哪種修復(fù)方法，修復(fù)后均需完成以下步驟，確保模具能正常投入生產(chǎn)，避免修復(fù)部位提前失效：

精度檢測(cè)：用卡尺、千分尺、三坐標(biāo)測(cè)量?jī)x等設(shè)備檢測(cè)型腔關(guān)鍵尺寸、形位公差，確保與設(shè)計(jì)標(biāo)準(zhǔn)一致，無尺寸偏差、曲面變形；

表面清潔：徹底清除修復(fù)過程中產(chǎn)生的焊渣、磨屑、拋光膏殘留，用中性除油劑擦拭型腔表面，再用高壓氣槍吹凈，避免成型時(shí)污染熔料；

試模驗(yàn)證：修復(fù)后進(jìn)行試模，觀察塑件的外觀、尺寸精度，檢查修復(fù)部位是否有熔料粘模、塑件脫模不順等問題，若出現(xiàn)瑕疵，及時(shí)微調(diào)修復(fù)。

六、型腔磨損的預(yù)防防護(hù)要點(diǎn)

修復(fù)僅為事后補(bǔ)救，想要從源頭減少型腔磨損，需做好生產(chǎn)過程中的日常防護(hù)，延長(zhǎng)型腔使用壽命：

嚴(yán)控原料質(zhì)量：去除熔料中的金屬雜質(zhì)、硬塊，在進(jìn)料口加裝磁性除鐵器，避免雜質(zhì)進(jìn)入型腔造成沖刷磨損；

優(yōu)化成型工藝：合理控制注射壓力、射速，避免熔料高速、高壓沖刷型腔；匹配模具溫度與熔料溫度，減少熔料與型腔的摩擦阻力；

做好潤(rùn)滑防護(hù)：在型腔表面噴涂專用脫模劑，減少塑件與型腔的脫模摩擦；定期對(duì)頂針、導(dǎo)柱等配合部位加注潤(rùn)滑脂，避免脫模時(shí)受力不均導(dǎo)致型腔局部磨損；

定期維護(hù)檢查：每班生產(chǎn)結(jié)束后，清理型腔表面的熔料殘留、脫模劑殘留；每周對(duì)型腔進(jìn)行一次全面檢查，發(fā)現(xiàn)輕微磨損及時(shí)處理，避免磨損加重；

提升型腔表面硬度：新模具型腔可進(jìn)行氮化、鍍鈦、PVD 涂層處理，提升表面硬度與耐磨性，形成防護(hù)層，減少熔料沖刷與摩擦損耗。
