注塑模具脫模劑如何選

注塑模具脫模劑的核心作用是在模具型腔與制品表面形成潤滑隔離層，降低兩者間的粘附力，確保制品順利脫模且表面無劃傷、變形、粘模等缺陷。選型的關(guān)鍵在于匹配塑料材質(zhì)、模具特性、制品需求及成型工藝，避免因脫模劑選型不當(dāng)導(dǎo)致制品表面缺陷、模具污染或生產(chǎn)效率下降。以下是系統(tǒng)化的選型原則與實操建議。

一、注塑脫模劑的主要類型及核心特性

脫模劑按成分與形態(tài)可分為四大類，不同類型的適配場景差異顯著，需結(jié)合實際需求選擇：

1. 油性脫模劑

以礦物油、石蠟、合成酯為主要成分，脫模力強、成本低，適配多數(shù)常規(guī)塑料（PE、PP、ABS、PS）的成型。缺點是潤滑膜殘留較多，易導(dǎo)致制品表面發(fā)花、油污，且高溫下易揮發(fā)產(chǎn)生煙霧，污染模具型腔與車間環(huán)境。適用于對制品外觀要求不高的內(nèi)部結(jié)構(gòu)件、周轉(zhuǎn)件生產(chǎn)。

2. 水性脫模劑

以水為分散介質(zhì)，添加乳化劑、潤滑劑及助劑制成，環(huán)保無異味、煙霧少，殘留量低且易清洗，是當(dāng)前主流的環(huán)保型脫模劑。脫模力略弱于油性產(chǎn)品，需根據(jù)需求調(diào)整涂布濃度。適用于對環(huán)境要求嚴格的車間，以及家電外殼、汽車內(nèi)飾件等中等外觀要求的制品，尤其適配 PC、PA 等易受油污污染的材料。

3. 硅基脫模劑

以硅油、硅樹脂為核心成分，耐高溫性能優(yōu)異（耐受溫度可達 200~300℃），脫模效果持久，單次涂布可實現(xiàn)多次脫模。缺點是硅成分易遷移，導(dǎo)致制品表面產(chǎn)生霧影、發(fā)白，且殘留的硅難以清除，會影響后續(xù)噴涂、印刷等二次加工。適用于高溫成型的工程塑料（如 PBT、PET、LCP）、厚壁件，以及對脫模效率要求高的大批量生產(chǎn)場景；嚴禁用于透明件（PMMA、PC）、高光件及需要二次加工的制品。

4. 氟基脫模劑

以氟碳化合物為主要成分，表面張力極低，脫模性能是各類脫模劑中最優(yōu)的，且耐高溫、耐化學(xué)腐蝕，幾乎無殘留，不影響制品二次加工。缺點是價格昂貴，涂布工藝要求高。適用于高精度、高光潔度的高端制品，如光學(xué)透鏡、醫(yī)療器件、食品接觸件，以及氟塑料、高溫工程塑料的成型。

二、脫模劑選型的核心原則

1. 匹配塑料材質(zhì)，避免相容性問題

不同塑料的熔融溫度、表面張力、粘附性差異較大，需針對性選擇脫模劑類型：

低粘附性通用塑料（PE、PP、HIPS）：優(yōu)先選油性脫模劑，成本低且脫模效率高；若追求環(huán)保，可選用高濃度水性脫模劑。

中高粘附性工程塑料（ABS、PA、PBT）：選水性脫模劑或弱硅基脫模劑，平衡脫模力與表面潔凈度；PA 等吸水率高的材料需注意脫模劑含水率，避免制品產(chǎn)生氣泡。

透明 / 高光塑料（PMMA、PC、PETG）：嚴禁使用硅基脫模劑，優(yōu)先選氟基脫模劑或無硅水性脫模劑，防止表面霧影、發(fā)白，確保透光率與表面光澤度。

食品接觸級塑料（PP、PE、PC）：必須選擇符合FDA、GB 4806等食品安全標準的脫模劑，優(yōu)先選水性或氟基類型，確保無有害成分遷移。

高溫特種塑料（LCP、PEEK）：需選耐高溫氟基或硅基脫模劑（耐受溫度＞300℃），避免脫模劑高溫分解產(chǎn)生雜質(zhì)污染制品。

2. 適配模具材質(zhì)與結(jié)構(gòu)，保護模具精度

模具材質(zhì)與結(jié)構(gòu)直接影響脫模劑的選擇，需避免脫模劑對模具造成腐蝕或損傷：

鋼制模具（P20、H13、S136）：兼容性強，可選用油性、水性、硅基、氟基各類脫模劑；對于鏡面拋光的 S136 模具（用于透明件），需選無殘留的氟基或無硅水性脫模劑，防止模具表面產(chǎn)生油斑或劃痕。

鋁制模具：不耐強酸強堿，需選用中性水性脫模劑，嚴禁使用含氯、含硫的油性脫模劑，避免模具表面氧化、腐蝕。

復(fù)雜結(jié)構(gòu)模具（深腔、窄縫、多頂針）：優(yōu)先選脫模力持久的硅基或氟基脫模劑，減少涂布次數(shù)，避免因頻繁噴涂導(dǎo)致頂針、滑塊等運動部件卡滯；同時選擇噴霧型脫模劑，確保涂布均勻無死角。

3. 滿足制品外觀與性能要求，適配后續(xù)加工

制品的最終用途與表面要求是選型的重要依據(jù)，需兼顧脫模效果與后續(xù)工藝兼容性：

外觀件（家電外殼、汽車外飾件）：選水性或氟基脫模劑，減少表面殘留，避免影響噴涂、電鍍、貼膜等二次加工；嚴禁使用硅基脫模劑，防止涂層脫落、附著力下降。

精密件（齒輪、電子連接器）：選氟基脫模劑，其脫模膜薄且均勻，不會導(dǎo)致制品尺寸偏差，同時避免殘留影響裝配精度。

內(nèi)部結(jié)構(gòu)件：可選用成本更低的油性脫模劑，以提高生產(chǎn)效率、降低成本。

4. 結(jié)合成型工藝參數(shù)，確保穩(wěn)定性

注塑工藝參數(shù)（溫度、壓力、周期）會影響脫模劑的性能，需匹配工藝條件選型：

高溫成型工藝（熔體溫度＞250℃）：需選耐高溫脫模劑（氟基或高溫硅基），避免脫模劑高溫分解碳化，污染模具與制品。

高速短周期成型：優(yōu)先選脫模力持久的硅基或氟基脫模劑，單次涂布可實現(xiàn)多次脫模，減少停機噴涂時間，提升生產(chǎn)效率。

低壓成型工藝：制品與模具粘附力相對較小，可選用低濃度水性脫模劑，避免過度潤滑導(dǎo)致制品尺寸波動。

三、脫模劑使用的注意事項

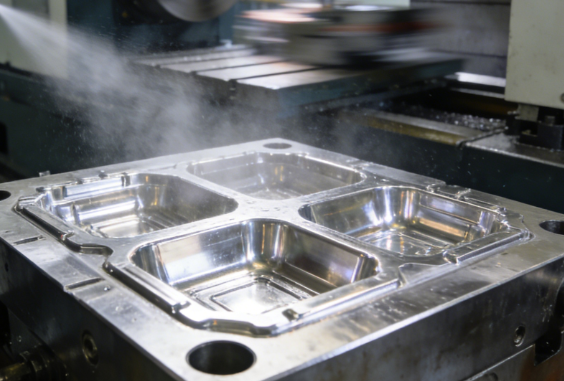

涂布方式與用量：優(yōu)先采用噴霧式涂布，確保脫模劑均勻覆蓋模具型腔；用量遵循 “薄而均勻” 原則，過量涂布會增加殘留，導(dǎo)致制品表面缺陷。

定期清潔模具：長期使用脫模劑會產(chǎn)生殘留積碳，需定期用專用清洗劑清理模具型腔，保持模具表面光潔，避免影響制品外觀。

兼容性測試：新脫模劑使用前需進行小樣測試，驗證脫模效果、制品表面質(zhì)量及后續(xù)加工兼容性，確認無問題后再批量使用。

存儲與保質(zhì)期：脫模劑需密封存儲在陰涼干燥處，避免陽光直射；水性脫模劑需防止結(jié)冰，開封后盡快使用，防止變質(zhì)。
