塑膠模具換模的標準化操作流程

塑膠模具換模是注塑生產中的關鍵銜接環節，傳統換模模式單次耗時可達 30-60 分鐘，且依賴人工操作易導致精度波動。標準化操作流程通過規范全周期動作、融入精準技術參數，可將換模時間縮短至 5-15 分鐘，同時提升定位精度至 ±0.02 毫米以內，有效降低設備停機損失（占生產總成本 15%-20%）。本流程涵蓋換模前準備、核心操作、試模驗證、收尾歸檔及安全注意事項五大環節，需嚴格遵照執行。

一、換模前準備工作

換模前需落實 “人員、工具、模具、設備” 四到位原則，為高效換模奠定基礎：

人員準備：安排 2 名經專業培訓合格的操作員，明確主操手（設備操作、模具定位）與輔助手（工具傳遞、管路連接、安全監護）分工；兩人均需穿戴安全帽、防砸鞋、防護手套等勞保用品，確保操作安全。

工具與輔料準備：提前核對清單，確保吊裝設備（行車、吊環）、12.9 級緊固螺釘（符合 GB/T 3098.1—2010 標準）、扭矩扳手（精度 ±5%）、卡尺（精度 0.01mm）、百分表等齊全且狀態良好；備好模具安裝圖紙、工藝參數表及防銹油、清潔布等輔料。

模具準備：預檢新模具，確認表面清潔無銹蝕、頂針 / 導柱等活動部件運行順暢，定位環與機臺定位孔配合間隙需控制在 0.01-0.03 毫米內；記錄舊模具信息（生產批次、累計模次、維修需求），便于后續保養追溯。

設備準備：注塑機調至手動模式，合模力降至最小值；清理機臺模板表面殘留料屑與油污，檢查機臺定位孔、T 型槽完好性，確保行車限位與制動功能正常，起吊速度控制在 0.2-0.5 米 / 秒。

二、停機換模核心操作

嚴格遵循 “安全優先、分步實施” 原則，避免設備或模具損壞：

停機安全確認：關閉注塑機加熱、液壓及電氣系統，切斷總電源并懸掛 “正在換模，禁止合閘” 警示牌；待機臺完全停機后，清理料筒內殘留原料，避免交叉污染，該過程需在 5 分鐘內完成。

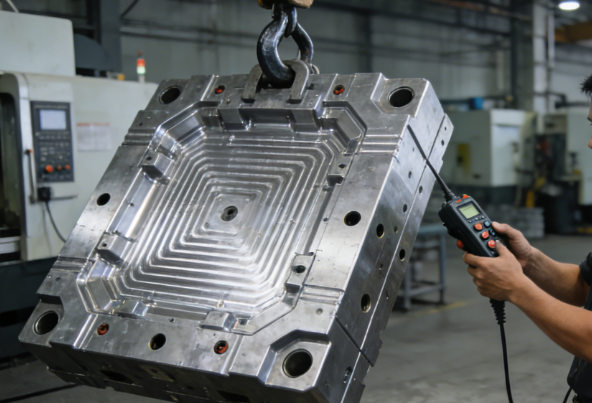

舊模具拆卸：先拆除冷卻水管、熱流道電源線等附屬管路并做好標記；用扭矩扳手按對角線順序松開模具壓板螺栓，螺栓松開力矩需符合工藝要求（如 M16 螺栓松開力矩≥45N?m）；安裝符合 GB/T 825 規定的吊環，啟動行車平穩吊取舊模具，吊取過程保持模具水平，避免碰撞。

清潔與檢查：用清潔布擦拭機臺動、定模板表面，去除油污與料屑；清潔新模具安裝面，確認模具定位環與機臺定位孔匹配無雜物，定位面表面粗糙度需 Ra≤0.2 微米。

新模具安裝：行車將新模具吊至模板間，使定位環精準嵌入定位孔；用壓板初步固定，按對角線順序均勻擰緊螺栓，緊固扭矩需達標（如 M16 螺栓緊固扭矩 45-55N?m），大型模具需設置 4-6 個夾緊點，相鄰?qiáng)A緊點間距≤500 毫米；連接附屬管路，對照標記確認無誤，確保無漏水、漏電。

三、試模驗證與參數調試

通過試模驗證模具與設備匹配性，保障生產穩定：

設備參數復位：接通電源與管路，設定預熱參數（如 PE 模具溫度 40-60℃），待溫度達到設定值且波動≤±5℃后，切換至手動模式低速合模，檢查模具開合順暢度，頂針進退到位無卡滯。

首件試產：按工藝參數設置鎖模力、注射壓力等，啟動半自動模式生產首件，全程觀察填充狀態，確保無溢料或缺料，單件試產周期控制在產品標準周期的 1.2 倍以內。

首件檢測：用三坐標測量機檢測關鍵尺寸，公差需控制在 ±0.02 毫米內；外觀檢測確認無飛邊、縮水，合模線寬度≤0.05 毫米（精密模具）；不合格則微調參數，直至首件合格。

四、換模收尾與記錄歸檔

保障流程閉環與可追溯性：

舊模具保養存放：清理舊模具表面，對型腔、導柱等關鍵部位涂抹防銹油；吊入模具架，做好標識（編號、生產批次、下次保養時間），模具存放間距≥10 厘米，避免碰撞損傷。

現場整理：換模工具分類歸位，清理廢料與雜物，恢復設備安全防護裝置；拆除警示牌，該過程需在 10 分鐘內完成。

記錄歸檔：填寫《塑膠模具換模記錄表》，詳細記錄換模時間（精確到分鐘）、模具編號、操作人員、問題及解決方案、首件檢測結果等；記錄表需在換模完成后 1 小時內提交生產管理部門歸檔。

五、換模安全注意事項

吊裝安全：吊裝模具時必須使用匹配的吊環與行車，吊環需擰緊至模具螺紋孔底部，嚴禁超載吊裝，吊裝過程中人員需遠離模具下方 1 米以上，防止模具墜落傷人。

進入機臺：換模過程中如需進入機臺模板之間作業，必須在設備完全停機并切斷電源后進行，同時設置專人監護，嚴禁單人操作。

緊固規范：模具壓板螺栓必須按對角線順序均勻緊固，禁止單邊緊固，防止模具受力不均導致移位或變形；緊固后需復查扭矩。

試模觀察：試模階段需低速運行設備，觀察模具運行狀態，發現異常（如異響、漏油、頂針不到位）立即停機檢查，禁止帶故障生產。
