熱流道注塑壓力的損失范圍

熱流道注塑壓力損失，指的是塑料熔體從注塑機炮筒射出后，流經熱流道系統（含主流道襯套、分流板、熱噴嘴、澆口等關鍵部件）的過程中，因熔體與流道壁的摩擦阻力、流道結構產生的局部阻力，以及熔體內部剪切作用導致的壓力衰減現象。該參數直接關聯型腔填充的充分性、制品成型質量的穩定性，是熱流道模具設計與注塑工藝調試的核心考量指標之一。在實際生產場景中，熱流道注塑壓力損失并非固定數值，受熱流道系統結構、塑料熔體特性、注塑工藝參數等多重因素協同影響，行業公認的核心損失范圍為 5–35MPa，不同應用場景下的數值分布具有明確規律性，精準把控這一范圍是實現高效穩定量產的關鍵前提。

一、損失范圍及對應應用場景

1. 低損失區間（5–15MPa）

該區間主要對應單點熱流道系統，常見于單型腔模具或型腔數≤4 腔的中小批量生產模具。此類系統的核心特征是流道結構簡單，主流道與噴嘴一體化設計，流道總長度通?！?00mm，流道直徑選取范圍為 8–12mm，熔體流動路徑順暢，阻力來源以噴嘴出口與澆口處的局部節流阻力為主。從材料適配性來看，低粘度塑料（如 PE、PP）在此類系統中注塑時，壓力損失普遍穩定在 5–10MPa；中等粘度塑料（如 ABS、PS）因分子鏈間內摩擦力略大，損失值會小幅攀升，但通常不超過 15MPa，不會對注塑機的額定射壓造成過高負擔。

2. 中高損失區間（15–35MPa）

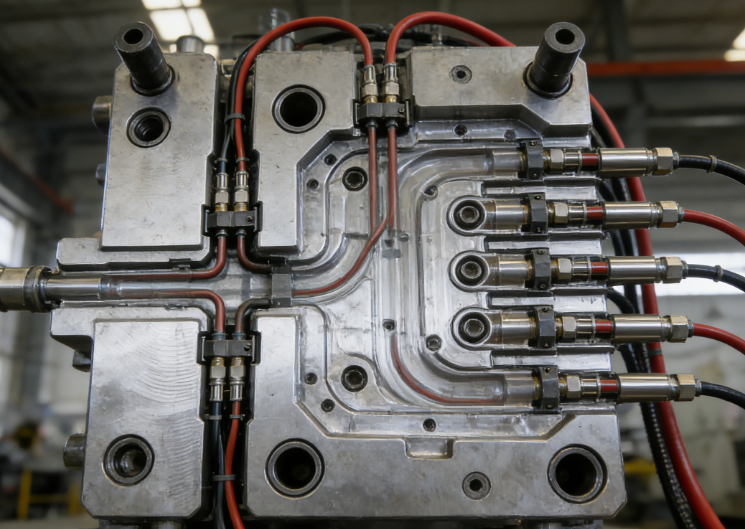

此區間集中應用于多型腔熱流道系統，尤其適用于型腔數≥8 腔的大批量量產模具。這類系統因需通過分流板實現熔體多支路分配，流道分支多、總長度可達 500–1000mm，部分細分支路的流道直徑需縮減至 4–6mm 以適配小型制品型腔，熔體需克服長距離摩擦阻力與多次分流帶來的局部阻力，壓力損失顯著升高。從材料影響來看，高粘度工程塑料（如 PC、PMMA、PPS）因流動性差，在此類系統中注塑時，壓力損失可達到 25–35MPa，接近注塑機常規射壓的 30%；即便適配低粘度塑料，壓力損失也會維持在 15–20MPa。此外，針閥式熱流道因閥針啟閉過程中對熔體流動產生額外節流阻力，其壓力損失會比同結構的開放式熱流道高出 3–5MPa，這一差值是系統選型時的重要參考依據。

二、影響壓力損失的核心因素

1. 流道結構參數

流道結構是決定壓力損失的基礎因素，其中直徑與長度的影響最為顯著。行業公認數據顯示，流道直徑與壓力損失呈負相關，在相同流動條件下，直徑每減小 1mm，壓力損失可增加 5–8MPa；流道長度與壓力損失呈正相關，長度每增加 200mm，壓力損失上升 4–6MPa。同時，流道拐角的數量與角度也會影響損失值，直角拐角比圓角拐角的局部阻力高 20% 以上，因此復雜流道設計中需優先采用圓角過渡，減少分流次數。

2. 塑料熔體特性

熔體粘度是影響壓力損失的關鍵因子，低粘度塑料（如 PE、PP）分子鏈流動性好，與流道壁的摩擦阻力小，其壓力損失比高粘度塑料（如 PC、PPS）低 10–15MPa。熔體溫度對粘度的調節作用顯著，在材料熱降解溫度范圍內，熔體溫度每升高 20℃，粘度下降可使壓力損失減少 3–5MPa，這一規律是工藝調試中優化壓力損失的重要依據。此外，熔體的剪切敏感性也會影響損失值，剪切敏感型材料在高速注塑時，粘度下降明顯，壓力損失的增幅會低于非敏感型材料。

3. 注塑工藝參數

注塑速率與壓力損失呈正相關，速率過快會增大熔體剪切速率，摩擦阻力上升導致?lián)p失增加；速率過低雖能降低損失，但可能造成熔體冷卻過快，引發缺料、縮痕等缺陷。保壓階段的壓力傳遞效率也會間接影響損失評估，合理的保壓壓力應控制在填充壓力的 60%–80%，避免因保壓過高加劇流道阻力損耗。

三、壓力損失的控制優化與技術趨勢

1. 流道結構優化

設計階段需優先縮短流道長度，多型腔模具采用對稱式流道布局實現流道平衡，確保各支路填充壓力差≤5MPa；主流道與分流道直徑選取 6–12mm 的合理范圍，根據制品尺寸與材料粘度適配調整；流道拐角采用 R≥3mm 的圓角過渡，減少局部阻力。

2. 工藝參數匹配

根據材料特性設定最佳熔體溫度，通?？刂圃诓牧先埸c(diǎn) + 15–30℃，兼顧流動性與熱穩定性；注塑速率采用 “分段調控” 模式，填充初期低速避免沖擊阻力，中期中速保障填充效率，末端減速減少剪切損耗，實現壓力損失與填充質量的平衡。

3. 系統選型與技術升級

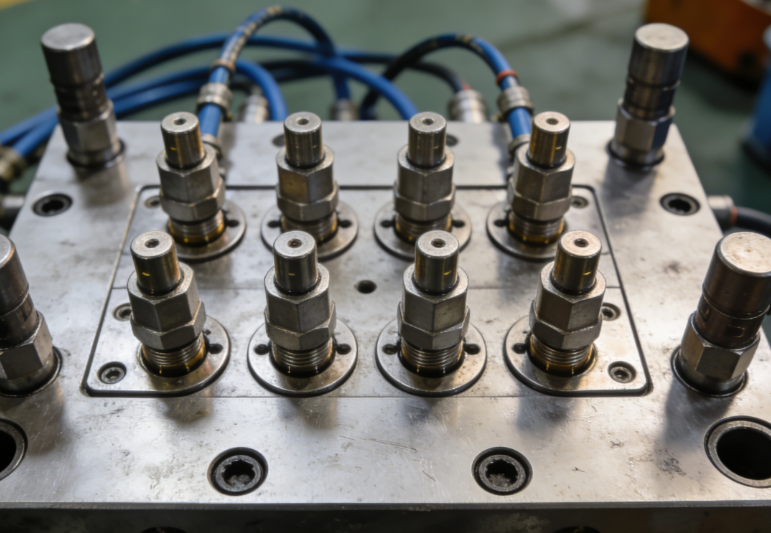

低粘度材料可選開放式噴嘴，高粘度材料或精密制品優先選用高精度針閥式噴嘴，減少閥針與噴嘴的配合間隙以降低阻力。當前行業主流技術趨勢中，CAE 流動模擬技術已廣泛應用于模具設計階段，可精準預測壓力損失分布，使一次試模成功率提升至 76% 以上；智能溫控系統（如 PID 自適應控溫）實現 ±0.3℃的控溫精度，減少溫度波動帶來的損失波動；流道內壁沉積 DLC 納米涂層，可降低熔體剪切應力 18%，進一步優化壓力傳遞效率。

綜上，熱流道注塑壓力損失的核心區間為 5–35MPa，實際數值需結合系統復雜度、材料特性與工藝參數綜合判斷。通過科學的結構設計、精準的工藝匹配與前沿技術應用，可將壓力損失控制在合理范圍，既保障型腔充分填充，又避免過高壓力導致的制品飛邊、模具損耗等問題，為高效穩定的量產提供技術支撐。
