塑料模具頂針磨損如何檢測更換

頂針是塑料模具脫模系統中最關鍵、最易損耗的部件之一，其表面狀態與尺寸精度直接影響制品外觀質量和尺寸穩定性。在長期高溫、高壓、高速摩擦的工作環境下，頂針會逐漸出現磨損、變形、銹蝕等問題，若不及時處理，會導致制品頂白、頂裂、粘模、尺寸偏差甚至模具卡死等嚴重故障。因此，建立一套系統的頂針磨損檢測方法和標準化的更換流程，是注塑生產中模具維護的重要內容。

一、頂針磨損的檢測方法

頂針磨損檢測應從外觀、尺寸、功能三個方面進行，做到定期全檢與不定期抽檢相結合，確保問題早發現、早處理。

外觀檢測

外觀檢測是最基礎、最快速的篩查方式，可通過目視或 5-10 倍放大鏡進行。重點關注以下情況：

表面磨損痕跡，如劃痕、溝槽、麻點等。若磨損深度超過 0.03mm 或覆蓋面積超過工作端的 30%，需進一步做尺寸檢測。

頂針是否彎曲變形。將頂針放在平臺上用塞尺檢測，若間隙超過 0.02mm/m，說明頂針已彎曲。

表面是否有銹蝕或粘料。銹蝕會加速磨損，粘料會增加脫模阻力，均需及時處理。

工作端是否有崩角或缺損，這類缺陷會直接在制品表面留下凹痕，必須立即更換。

尺寸檢測

尺寸檢測是判斷頂針是否失效的核心依據，需要使用卡尺、千分尺、粗糙度儀等精密量具。主要檢測內容包括：

直徑磨損量。與新頂針相比，若直徑磨損超過 0.05mm，或同一截面直徑偏差超過 0.03mm，說明配合間隙過大，容易漏料或卡滯。

表面粗糙度。新頂針的粗糙度一般為 Ra 0.2-0.4μm，若磨損后達到 Ra 1.6μm 以上，會顯著增加脫模阻力，導致頂白。

長度變化。若頂針長度縮短超過 0.1mm，會影響頂出行程，導致制品無法完全脫模。

功能檢測

功能檢測需在模具安裝狀態下進行，通過實際動作判斷頂針是否正常工作：

頂出是否順暢。啟動頂出系統，觀察是否有卡滯、異響?？ǔＲ馕吨g隙異常或頂針變形。

制品脫模效果。若出現頂白、頂裂、粘模等現象，且工藝參數無異常，則大概率是頂針磨損導致。

間隙是否漏料。若頂針與頂針孔配合處出現溢料，說明間隙過大，需要立即停機檢查。

二、頂針的標準化更換流程

頂針更換必須遵循規范流程，避免因操作不當造成模具損傷或影響后續生產。

停機與準備

首先關閉注塑機電源，切斷冷卻水路或加熱油路，待模具冷卻后將其拆下，放置在專用維護平臺上。清理模具表面廢料和油污，然后拆下頂出系統蓋板，露出頂針固定板和底板，并做好位置標記，防止裝配錯位。

拆卸磨損頂針

根據檢測結果，在頂針固定板上標記需要更換的頂針。擰松固定螺絲，取下頂針固定板，再用鉗子或?qū)Ｓ霉ぞ邔⒛p頂針緩慢取出。若頂針因銹蝕或粘料卡死，可涂抹少量除銹劑或脫模劑，待松動后再取出，禁止暴力敲擊。

清理與準備新頂針

用壓縮空氣吹掃頂針孔，清除碎屑和油污，再用研磨棒或 400-600 目砂紙輕輕打磨內壁，確保表面光滑。選擇與原規格一致的新頂針，材質通常為 SKD61（高溫工況）或 SUJ2（常規工況），并檢查其尺寸和表面質量是否達標。

安裝與調試

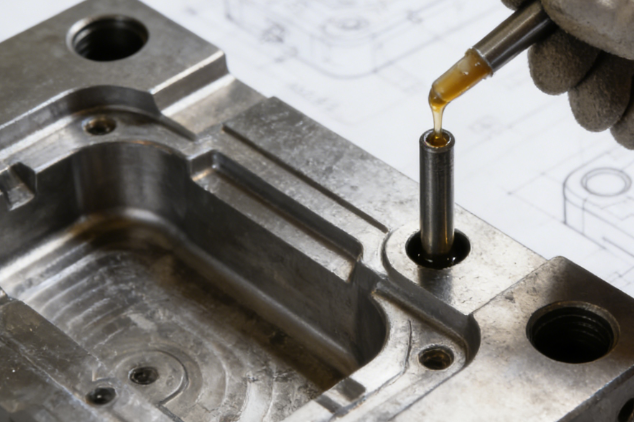

在新頂針表面涂抹耐高溫潤滑油，將其緩慢插入頂針孔和固定板中，確保配合間隙在 0.01-0.02mm 之間，運動順暢。重新安裝頂針固定板，對齊標記并均勻擰緊螺絲。裝回蓋板后，將模具重新安裝到注塑機上，連接水路或油路。

進行空載頂出調試，觀察頂針動作是否正常，再進行試生產，確認制品無頂白、頂裂等問題后，方可正式投入生產。

三、頂針維護的注意事項

為延長頂針壽命，減少故障，應注意以下幾點：

定期潤滑頂針，減少摩擦。

根據注塑材料選擇合適的頂針材質，如高溫材料應使用 SKD61。

優化工藝參數，避免頂出壓力和速度過高。

建立備件庫，儲備常用規格頂針，確保快速更換。

總結

頂針磨損檢測與更換是模具維護中最常見也最重要的工作之一。通過外觀、尺寸、功能三個維度的系統檢測，可以及時發現問題；按照標準化流程進行更換，可以確保模具安全穩定運行。做好頂針維護，不僅能提升制品質量，還能延長模具壽命，降低生產成本。在實際生產中，應根據模具使用頻率和制品要求，制定個性化的頂針維護計劃，實現模具管理的精細化和高效化。
