常用塑料的阻燃等級分類
塑料是現(xiàn)代生產(chǎn)生活中的常用材料，但易燃特性在電子、交通等場景中存在安全隱患 —— 阻燃等級是衡量塑料防火性能的核心指標，直接決定材料的適用場景。目前全球通用的判定標準是美國 UL94（國內(nèi)對應 GB/T 2408），該標準通過標準化燃燒測試，對塑料的阻燃性能進行清晰分級。
一、塑料阻燃等級的核心判定邏輯
阻燃等級通過標準化燃燒測試 + 量化指標判定：
核心測試分兩類：垂直燃燒（適用于硬質(zhì)塑料）、水平燃燒（適用于軟質(zhì)塑料及薄膜）。
關(guān)鍵判定指標：燃燒持續(xù)時間、自熄能力、熔滴的引燃風險、燃燒速度。

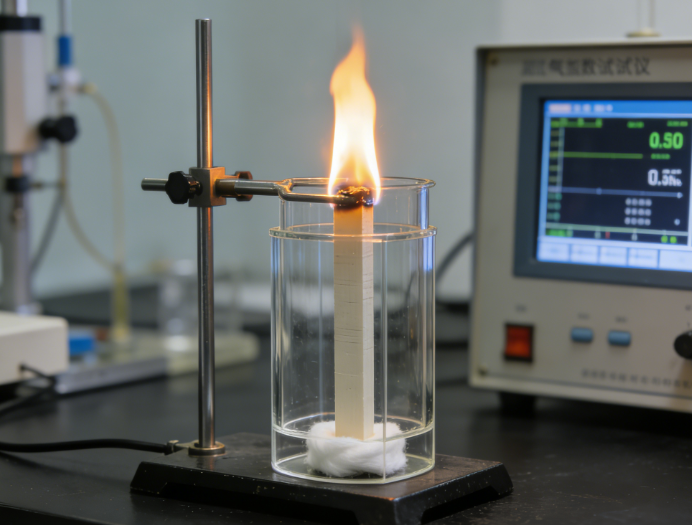

補充量化參考：氧指數(shù)（OI）—— 材料維持燃燒所需的最低氧濃度，數(shù)值越高阻燃性越強（通用分級：OI<21% 為易燃材料，21%≤OI<27% 為可燃材料，27%≤OI<32% 為難燃材料，OI≥32% 為高難燃材料）。
注：同一種塑料的厚度會影響等級結(jié)果，標注等級時需同步注明試樣厚度，例如 “UL94 V-0 @ 1.5mm”。
二、UL94 標準下的主流阻燃等級分類
UL94 將阻燃等級分為兩大體系，適配不同類型的塑料：
（一）垂直燃燒測試等級（適配硬質(zhì)塑料）
測試方法：將試樣垂直固定，用規(guī)定功率火焰（常規(guī) 50W，高等級測試用 500W）點燃試樣頂端兩次（每次持續(xù) 10 秒），依據(jù)燃燒表現(xiàn)分級：
V-0 級（高阻燃等級）
測試判定標準：兩次點燃后，單次燃燒時長≤10 秒、總?cè)紵龝r長≤50 秒；無熔滴，或熔滴無法引燃下方 300mm 處的脫脂棉；試樣不會燒至頂部夾具。
適用場景：斷路器外殼、鋰電池隔膜基材等關(guān)鍵安全部件。
V-1 級（中高阻燃等級）
測試判定標準：兩次點燃后，單次燃燒時長≤30 秒、總?cè)紵龝r長≤250 秒；熔滴無法引燃脫脂棉。
適用場景：電機外殼、充電樁外殼等對阻燃有明確要求的結(jié)構(gòu)件。
V-2 級（常規(guī)阻燃等級）
測試判定標準：燃燒時長要求與 V-1 級一致，但允許熔滴引燃脫脂棉。
適用場景：家電外殼、接線端子等非核心阻燃部件。
5VA/5VB 級（極高阻燃等級）
采用 500W 大功率火焰測試：5VA 級要求燃燒后無明顯余焰、無熔滴、不燒穿試樣；5VB 級允許少量熔滴、可燒穿試樣。
適用場景：軌道交通內(nèi)飾、航空部件等高危場景。
（二）水平燃燒測試等級（適配軟質(zhì)塑料及薄膜）
測試方法：將試樣水平放置，點燃試樣一端，通過燃燒速度判定等級，僅包含 1 個基礎(chǔ)等級：
HB 級（基礎(chǔ)阻燃等級）
細分為 HB40、HB75 兩個子級：
HB40：試樣厚度≤3mm 時，燃燒速度≤40mm/min；
HB75：試樣厚度≥3mm 時，燃燒速度≤75mm/min，或燃燒至 50mm 標記處自行熄滅。
適用場景：包裝材料、普通日用品外殼等低風險場景。
三、常用塑料的典型阻燃等級
不同塑料基材的分子結(jié)構(gòu)與阻燃改性難度不同，典型阻燃等級如下：
PC（聚碳酸酯）：添加溴系 / 磷系阻燃劑后，可穩(wěn)定達到 V-0 級，部分高端配方可達到 5VA 級，氧指數(shù)≥32%（高難燃）。
ABS：常規(guī)阻燃改性后可達到 V-0 級，氧指數(shù) 28%-30%（難燃）；簡易改性配方可達到 V-1/V-2 級。
PP（聚丙烯）：本身易燃（氧指數(shù)約 17%），普通阻燃改性后多達到 V-2 級，采用復合阻燃體系可提升至 V-1 級，少數(shù)高端配方可達到 V-0 級。
PVC（聚氯乙烯）：因含氯元素，未添加阻燃劑即可達到 HB 級；添加氫氧化鋁等阻燃劑后可提升至 V-0 級，氧指數(shù)≥30%。
PA（聚酰胺，尼龍）：阻燃改性后可達到 V-0 級，氧指數(shù) 29%-31%（難燃），適用于高溫場景的電子部件（如連接器、繼電器外殼）。
總結(jié)
選用塑料阻燃等級的核心原則是 “場景適配”：關(guān)鍵安全部件優(yōu)先選擇 V-0 級及以上，普通日用品可選用 HB 級；同時需兼顧環(huán)保合規(guī)性（當前鹵系阻燃劑逐步受限，無鹵阻燃材料為主流趨勢）。UL94 標準的等級體系是塑料選材中通用的阻燃性能判定依據(jù)，明確等級對應的測試指標與適用場景，可保障材料使用的安全性與合規(guī)性。
