常用塑料的抗沖擊性能對比

抗沖擊性能是塑料材料核心力學(xué)性能之一，指材料承受瞬間外力沖擊而不發(fā)生斷裂或塑性變形的能力，直接決定其在汽車制造、電子封裝、包裝運輸?shù)阮I(lǐng)域的應(yīng)用邊界。塑料的抗沖擊性能本質(zhì)上由分子結(jié)構(gòu)、聚集態(tài)結(jié)構(gòu)決定，同時受共聚改性、添加劑及環(huán)境溫度等因素影響。

一、高抗沖擊類塑料性能解析

高抗沖擊類塑料多通過分子鏈柔性設(shè)計或共聚改性實現(xiàn)能量吸收，在常溫及低溫環(huán)境下均能保持良好韌性，典型代表包含以下三類材料。

聚碳酸酯（PC）

聚碳酸酯（PC）是高抗沖擊塑料的典型代表，分子鏈中含柔性碳酸酯基團，鏈段運動能力強，能有效分散沖擊能量。據(jù)行業(yè)標準測試數(shù)據(jù)，PC 的懸臂梁缺口沖擊強度可達 640-830J/m2，且低溫穩(wěn)定性優(yōu)異，即使在 - 40℃環(huán)境下，沖擊強度仍能保持常溫的 80% 以上。這種特性使其成為安全防護領(lǐng)域的首選材料，如安全頭盔、汽車擋風(fēng)玻璃等。

聚乙烯（PE）

聚乙烯分子鏈無側(cè)基干擾，鏈間纏結(jié)程度高，表現(xiàn)出優(yōu)異的韌性，且不同密度品種性能存在明顯差異。低密度聚乙烯（LDPE）因支鏈較多，沖擊能量吸收能力更強，缺口沖擊強度可達 20kJ/m2 以上；高密度聚乙烯（HDPE）支鏈較少、結(jié)晶度高，缺口沖擊強度約 5-10kJ/m2，但仍優(yōu)于多數(shù)通用塑料。PE 的突出優(yōu)勢是低溫柔韌性，脆化溫度低于 - 50℃，極端低溫環(huán)境下仍不易脆裂，廣泛用于冷藏包裝、低溫管道等場景。

丙烯腈 - 丁二烯 - 苯乙烯共聚物（ABS）

ABS 由丙烯腈 - 苯乙烯剛性基體與丁二烯橡膠彈性顆粒共聚而成，橡膠顆粒作為能量吸收中心，能有效阻止裂紋擴展，實現(xiàn)剛性與韌性的平衡。其懸臂梁缺口沖擊強度為 123-454J/m2，常溫下抗沖擊性能穩(wěn)定，且加工成型性優(yōu)異，是電子設(shè)備外殼、汽車內(nèi)飾件的主流材料。相較于 PC，ABS 成本更低，但低溫抗沖擊性稍弱，-20℃以下沖擊強度會明顯下降。

二、中等抗沖擊類塑料性能剖析

中等抗沖擊類塑料多為通用工程塑料或改性通用塑料，通過調(diào)整聚合工藝或添加少量抗沖改性劑提升韌性，典型品種包含以下三類材料。

聚酰胺（PA，俗稱尼龍）

聚酰胺（PA，俗稱尼龍）分子鏈含酰胺鍵，分子間氫鍵作用使其兼具剛性與韌性，未增強 PA 的懸臂梁缺口沖擊強度為 53-85J/m2。PA 的抗沖擊性能受吸水率影響顯著，吸水后分子鏈柔性增加，沖擊強度可提升 30%-50%，但尺寸穩(wěn)定性下降。玻璃纖維增強改性后，PA 的剛性提升明顯，但沖擊強度略有降低，仍能滿足齒輪、軸承等機械部件的使用要求。

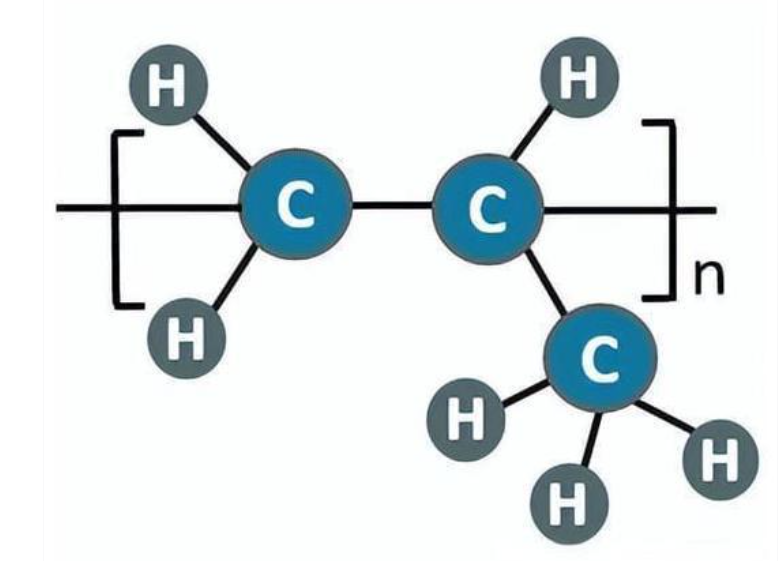

共聚聚丙烯（PP）

聚丙烯（PP）的抗沖擊性能差異較大，均聚 PP 因分子鏈甲基側(cè)基導(dǎo)致結(jié)晶度高、脆性大，缺口沖擊強度僅 2-5kJ/m2；而共聚 PP（如乙烯 - 丙烯共聚）引入柔性乙烯鏈段，破壞了分子鏈規(guī)整性，沖擊強度可提升至 10-20kJ/m2。此外，通過與線性低密度聚乙烯（LLDPE）共混改性，當 LLDPE 質(zhì)量分數(shù)達到 70% 時，共混體系沖擊強度可達 37.5kJ/m2，是純 PP 的 20 倍。PP 的抗沖擊性能對溫度敏感，0℃時沖擊強度僅為常溫的 50%，限制了其在低溫環(huán)境的應(yīng)用。

硬質(zhì)聚氯乙烯（PVC）

硬質(zhì)聚氯乙烯（PVC）通過添加少量增塑劑或抗沖改性劑實現(xiàn)中等抗沖擊性能，其缺口沖擊強度為 30-40kJ/m2；軟質(zhì) PVC 因增塑劑含量較高，柔韌性提升，沖擊韌性進一步增強，但剛性下降。PVC 的抗沖擊性能受加工工藝影響較大，注塑成型時若冷卻速度過快，易產(chǎn)生內(nèi)應(yīng)力，導(dǎo)致沖擊強度降低，常用于建筑管材、包裝薄膜等場景。

三、低抗沖擊類塑料性能說明

低抗沖擊類塑料分子鏈規(guī)整性高、結(jié)晶度高，或分子鏈剛性強，受沖擊時易發(fā)生脆性斷裂，典型代表及改性品種如下。

通用聚苯乙烯（GPS）

通用聚苯乙烯（GPS）分子鏈含苯環(huán)剛性基團，鏈段運動受限，沖擊性能極差，懸臂梁缺口沖擊強度僅 10-80J/m2，脆化溫度約 90℃，常溫下受輕微沖擊即可能斷裂。GPS 因成本低廉、透明性好，常用于一次性餐具、裝飾件等無沖擊要求的場景。

高抗沖聚苯乙烯（HIPS）

為改善 GPS 的抗沖擊性，行業(yè)常采用添加丁苯橡膠的方式制備高抗沖聚苯乙烯（HIPS），通過橡膠顆粒分散沖擊能量，使缺口沖擊強度提升至 50-150J/m2，實現(xiàn)從脆性到韌性的轉(zhuǎn)變。HIPS 則廣泛應(yīng)用于家電外殼、玩具等對沖擊有一定要求的領(lǐng)域。

四、性能影響因素與選型建議

塑料抗沖擊性能的核心影響因素包括分子結(jié)構(gòu)與改性工藝：分子鏈柔性越強、支鏈越多，抗沖擊性越好，如 PE；通過共聚或共混引入彈性體相（如 ABS 中的丁二烯橡膠、PP/LLDPE 共混物），可顯著提升韌性。環(huán)境溫度對塑料抗沖擊性影響顯著，多數(shù)塑料低溫下會脆化，選型時需結(jié)合使用環(huán)境溫度，如低溫場景優(yōu)先選擇 PE、PC，避免使用 PP、GPS。

選型時應(yīng)遵循 “性能匹配 + 成本最優(yōu)” 原則：高沖擊要求的安全防護、汽車結(jié)構(gòu)件可選用 PC、ABS；中等沖擊要求的機械部件、建筑管材可選用 PA、共聚 PP、硬質(zhì) PVC；無沖擊要求的日用品、包裝內(nèi)襯可選用 GPS。同時，需兼顧加工工藝與環(huán)境適應(yīng)性，如吸水會提升 PA 韌性但降低尺寸穩(wěn)定性，低溫環(huán)境需規(guī)避低溫脆化明顯的材料，確保材料選型既滿足使用性能要求，又符合成本控制與加工可行性標準。
