光學注塑模具的拋光方法

光學注塑模具的拋光是光學產品成型的關鍵工序，直接決定模具型腔表面的微觀形貌，進而影響光學零件的透光率、成像精度及表面質量。光學產品（如鏡頭、光學鏡片、導光件等）對模具型腔的表面粗糙度、平整度要求極高，需通過科學的拋光工藝實現超精密表面加工，同時避免型腔表面產生劃痕、麻點等缺陷。本文結合實際生產場景，系統闡述光學注塑模具的拋光基礎要求、核心方法及質量控制要點，融入行業公認的關鍵數據與現代技術趨勢，為生產過程提供實操性指導。

一、光學注塑模具拋光的基礎要求

1. 表面質量標準

光學注塑模具的型腔表面需達到超精密光滑度，行業公認的光學級表面粗糙度 Ra≤0.01μm，部分高端產品模具需控制在 Ra≤0.005μm，且表面無任何肉眼可見劃痕、麻點或微裂紋。同時，型腔表面平整度誤差需≤0.003mm/m，確保光學零件成型后滿足尺寸精度與光學性能要求。

2. 材料適配原則

模具材料的特性直接影響拋光效果與效率，常用光學注塑模具材料包括 S136、H13、鈦合金等，其中 S136 不銹鋼因硬度高（HRC58-62）、雜質含量低，成為主流選擇。材料硬度需與拋光工藝匹配，硬度低于 HRC55 時易產生拋光變形，高于 HRC65 則會增加拋光難度，需提前通過熱處理優化材料硬度均勻性。

3. 預處理要求

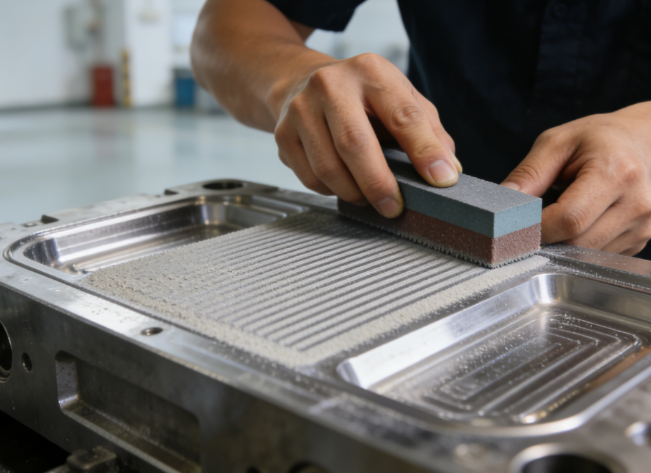

拋光前需對模具型腔進行預處理，去除機械加工（如銑削、電火花加工）殘留的刀痕、氧化層，確保型腔表面粗糙度 Ra≤0.8μm。預處理階段需采用砂輪打磨或油石研磨，打磨方向與后續拋光方向保持一致，避免交叉劃痕，同時清理型腔表面油污與雜質，防止拋光過程中產生二次污染。

二、光學注塑模具的核心拋光方法

1. 機械拋光法

機械拋光是光學注塑模具拋光的傳統核心方法，采用 “粗拋 - 中拋 - 精拋” 階梯式工藝。粗拋階段使用金剛石磨料（粒度 W40-W10），搭配羊毛輪或鑄鐵盤，去除預處理殘留痕跡，將表面粗糙度降至 Ra≤0.1μm；中拋采用氧化鋁磨料（粒度 W5-W2.5），配合軟質拋光輪，進一步細化表面，使 Ra≤0.02μm；精拋使用金剛石微粉（粒度 W1-W0.5）或氧化鉻拋光膏，采用手工或小型拋光工具進行局部修整，最終達到光學級表面要求。該方法操作靈活，適用于復雜型腔模具，但對操作人員技能要求較高，需控制拋光壓力（0.1-0.3MPa）與轉速（1500-3000r/min），避免產生表面燒傷。

2. 化學拋光法

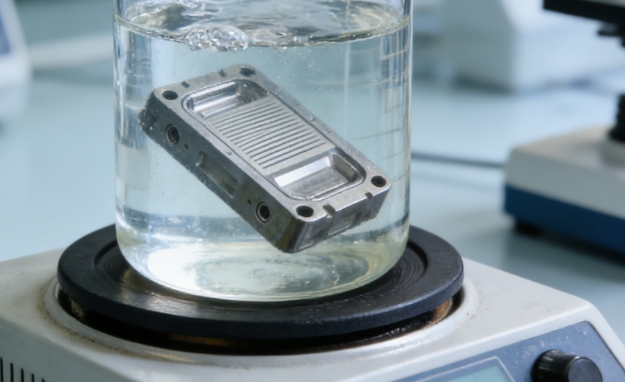

化學拋光適用于型腔結構復雜、機械拋光難以觸及的區域，通過化學溶液對模具表面進行選擇性腐蝕，實現表面平整與光滑。常用拋光液由磷酸、硫酸、硝酸按特定比例配制，腐蝕速率控制在 0.001-0.003mm/h，既能去除表面微觀凸起，又不損傷型腔尺寸精度。拋光過程中需控制溶液溫度（50-80℃）與處理時間（10-30 分鐘），處理后用去離子水沖洗并烘干，可將表面粗糙度優化至 Ra≤0.01μm。該方法效率較高，但需嚴格控制拋光液成分與工藝參數，避免腐蝕過度導致型腔變形。

3. 現代精密拋光技術

隨著光學產品精度要求提升，等離子拋光、磁流變拋光等現代技術逐漸應用于生產。等離子拋光利用等離子體對模具表面進行微觀蝕刻，拋光精度可達 Ra≤0.005μm，且能實現復雜型腔的均勻拋光，處理時間較傳統方法縮短 40%；磁流變拋光通過磁流變液的流變特性，在磁場作用下對型腔表面進行柔性拋光，避免產生機械損傷，適用于高精度光學模具的最終精加工。這類技術自動化程度高，拋光一致性好，是當前光學注塑模具拋光的發展趨勢，尤其適用于批量生產場景。

三、拋光質量控制與注意事項

1. 過程監控要點

拋光過程中需定期檢測表面質量，采用白光干涉儀或原子力顯微鏡測量粗糙度，確保每道工序達到預設標準。粗拋階段每 2 小時檢測一次，精拋階段每 30 分鐘檢測一次，及時調整拋光參數。同時，拋光環境需保持 Class 100 級潔凈度，避免粉塵顆粒附著在型腔表面，影響拋光效果。

2. 操作規范要求

拋光工具需專用且定期清潔，不同粒度的磨料與拋光膏不得混用，拋光方向需沿型腔輪廓均勻推進，避免局部過度拋光。手工拋光時需控制手部力度，采用 “輕壓慢拋” 方式，防止產生劃痕或表面應力集中；機械拋光與現代精密拋光設備需定期校準，確保轉速、壓力等參數精度誤差≤±5%。

3. 技術趨勢融合

當前光學注塑模具拋光正朝著自動化、智能化方向發展，通過引入 AI 視覺檢測系統，可實時識別型腔表面缺陷并自動調整拋光參數；激光輔助拋光技術的研發與應用，進一步提升了拋光效率與表面完整性，能有效減少拋光過程中的材料損耗。未來生產中，將形成 “機械拋光 + 現代精密拋光 + 智能檢測” 的一體化工藝，滿足高端光學產品的超精密加工需求。
