注塑模具設計的核心技術要點

注塑模具設計是融合產品結構分析、材料特性適配、成型工藝優化、精度控制與生產經濟性的系統工程，其設計質量直接決定塑料產品的成型精度、表面質量、生產效率及模具使用壽命。優質的模具設計需實現 “產品適配性、工藝可行性、生產高效性、成本可控性” 的四維平衡，同時緊跟數字化、智能化技術趨勢，適配精密制造、綠色生產等行業發展需求。本文從設計全流程核心維度展開，全面解析注塑模具設計的關鍵技術要點。

一、產品預分析與設計適配

1 產品結構可行性評估

模具設計前需先完成產品結構審核，重點核查壁厚均勻性，多數塑料產品合理壁厚范圍為 0.5 至 4 毫米，超過 4 毫米易產生縮印、氣孔，需通過加強筋優化結構；壁厚差異控制在 20% 以內，避免冷卻不均導致翹曲變形。同時確認產品開模方向，使加強筋、卡扣、凸起等結構與開模方向一致，減少抽芯機構使用，降低模具復雜度與成本。

2 脫模與外觀適配設計

根據產品表面要求確定脫模斜度：光滑表面不小于 0.5 度，細皮紋表面不小于 1 度，粗皮紋表面不小于 1.5 度；深腔結構產品外表面斜度宜大于內表面，保證型芯定位精準與壁厚均勻。產品圓角需合理設置，避免應力集中導致產品與模具開裂，同時簡化加工工藝?？最惤Y(jié)構軸向優先與開模方向一致，盲孔長徑比不超過 4，長徑比大于 2 時需設置脫模斜度。

3 標準公差與性能適配

依據 GB/T 14486-2017《塑料模塑件尺寸公差》標準，結合塑料材料收縮特性確定產品公差等級，常用等級為 11 至 13 級；精密電子類產品公差可提升至 9 至 10 級，需匹配高精度模具加工工藝。針對嵌件、扣位等特殊結構，預留裝配間隙，嵌件周圍塑料需適當加厚，防止應力開裂，扣位設計采用多組協同作用，提升連接可靠性。

二、核心模具結構設計

1 分型面設計

分型面優先選擇產品最大截面處，兼顧脫模順暢性與外觀完整性，避開產品主要外觀面與受力區域。復雜形狀產品可采用多分型面或局部分型面設計，減少抽芯機構。分型面需預留 0.01 至 0.03 毫米排氣間隙，或在熔體最后填充區域設置專門排氣槽，避免模腔氣體滯留導致氣泡、燒焦缺陷。

2 澆注系統設計

主流道直徑與注塑機噴嘴匹配，錐度控制在 2 至 3 度，便于凝料脫模；流道優先采用圓形截面，降低熔體流動阻力，多腔模需保證流道等長等徑，通過平衡流道設計實現各型腔填充同步性。澆口位置選在產品壁厚最厚處，小型精密產品采用點澆口減少痕跡，大型產品采用多澆口避免填充不足；熱敏性塑料需縮短流道長度，高粘度塑料需增大流道與澆口尺寸。熱流道系統適用于大批量生產，需精準控制熱流道溫度與注塑機射嘴溫度匹配，減少材料浪費。

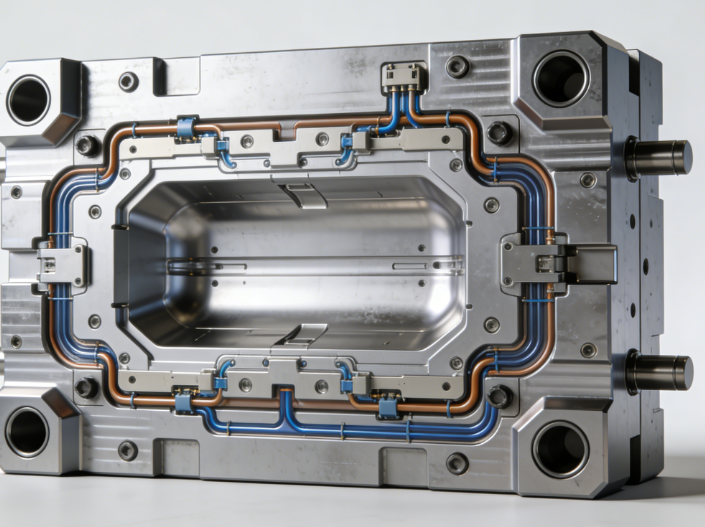

3 冷卻系統設計

遵循 “均勻、高效” 冷卻原則，水道距離型腔表面控制在 12 至 20 毫米，間距為水道直徑的 3 至 5 倍；采用圓形水道，水流速度不低于 0.5 米 / 秒，保證換熱效率。根據塑料材料特性定制冷卻參數：PC 材料模具溫度控制在 8 至 12℃，ABS 材料控制在 12 至 18℃，PP 材料控制在 15 至 22℃；大中型模具進出水溫差不超過 5℃，精密模具不超過 3℃，復雜曲面采用隨形水道，通過迷宮式環繞布局使模具各區域溫差≤0.5℃。冷卻系統需配備精準控溫裝置，控溫精度 ±1℃，溫度波動度≤0.3℃/h，確保產品收縮率穩定在 1% 以內。

4 頂出系統設計

頂出機構需均勻分布，頂針直徑不小于 3 毫米，避免頂傷產品；深腔或薄壁產品可采用頂板、頂管頂出，外觀件優先采用隱性頂出結構。頂出行程需大于產品最大高度 5 毫米以上，頂出速度勻速可控，與脫模阻力匹配。對于帶嵌件的產品，頂出機構需避開嵌件位置，防止嵌件變形或脫落。

5 導向與定位系統設計

導柱、導套采用間隙配合，配合間隙控制在 0.01 至 0.02 毫米，確保合模精準；大型模具需增設輔助導向機構，防止合模時受力不均導致模具變形。定位銷用于型腔、型芯的精準定位，重復定位精度不超過 0.005 毫米，保證產品尺寸一致性。

6 模具強度與剛性設計

根據注塑壓力計算模具型腔強度，合理設置加強筋與支撐結構，避免注射壓力過高導致模具變形；模板厚度需滿足剛性要求，中小型模具模板厚度不小于 25 毫米，大型模具根據受力情況增厚。模具型腔采用整體式或鑲拼式結構，鑲拼式結構需保證拼接間隙≤0.005 毫米，防止溢料與披鋒。

三、材料選型與熱處理工藝

1 模具材料適配選擇

根據產品批量、精度要求與塑料特性選擇模具材料：普通批量生產（10 萬模次以內）選用預硬鋼，硬度 30 至 35HRC；大批量生產（50 萬模次以上）或精密模具選用淬火鋼，硬度 45 至 50HRC；透明件、高拋光產品選用耐腐蝕模具鋼（如 S136），經拋光處理后表面粗糙度 Ra≤0.02 微米；成型含玻纖塑料的模具需選用耐磨模具鋼，避免型腔磨損。輔助部件（導柱、頂針）選用高強度合金材料，保證耐磨性與抗疲勞性。

2 熱處理與表面處理工藝

關鍵成型部件需經淬火、回火處理，確保硬度均勻，內應力消除；精密模具需增加深冷處理，減少尺寸變形。耐腐蝕要求的模具采用氮化處理，表面硬度提升至 60HRC 以上，增強抗腐蝕與耐磨性；高拋光模具采用鏡面拋光工藝，配合電化學拋光，提升表面光潔度。

3 塑料材料與模具適配要點

結晶型塑料（如 PP、PE）需預留較大收縮量，模具冷卻系統需強化；非結晶型塑料（如 PC、ABS）收縮率小，精度控制要求高；熱敏性塑料（如 PVC）需優化流道設計，減少熔體停留時間，模具需避免銳角與死角；含玻纖塑料需增強型腔耐磨性，流道與澆口尺寸適當增大。

四、成型工藝適配與注塑機匹配

1 工藝參數預留設計

根據塑料材料特性預留工藝調整空間：高流動性塑料需減小澆口尺寸，控制注射速度；高粘度塑料需增大流道直徑，提升注射壓力。模具設計需兼容多種工藝參數組合，滿足不同批次原料的細微差異適配需求，確保產品質量穩定性。

2 注塑機參數匹配

模具設計需與注塑機核心參數匹配：總注射量不超過注塑機最大注射量的 80%；鎖模力根據產品投影面積計算，單型腔鎖模力 = 產品投影面積 × 注射壓力 × 安全系數（1.2 至 1.5）；模具安裝尺寸（模厚、拉桿間距）需與注塑機規格適配，中型模具適配 50 至 2000T 注塑機。

五、特殊成型模具設計要點

1 氣體輔助注塑模具

氣道分布需均勻，明確流動方向，避免氣體進入薄壁部位（壁厚控制在 5 毫米以下）；采用厚膠根部作為氣道，選擇反地心力方向填充；產品表面優先設計皮紋，掩蓋夾水紋與皺紋；增設充足排氣槽，強化冷卻系統，解決厚膠位冷卻難題。

2 雙色 / 多色注塑模具

采用旋轉式或平移式型腔結構，確保兩次成型定位精準；流道系統獨立設計，適配兩種材料特性；頂出機構需兼顧兩種材料的脫模需求，避免二次成型時損傷已成型部分。

3 嵌件注塑模具

嵌件定位需精準，設計止轉與防拔出結構（滾花、孔、折彎等）；模具預留嵌件安裝空間，配備快速定位裝置；嵌件周圍塑料適當加厚，避免應力開裂；成型工藝控制注射速度，防止嵌件移位。

六、數字化與智能化技術應用趨勢

1 數字化設計與仿真

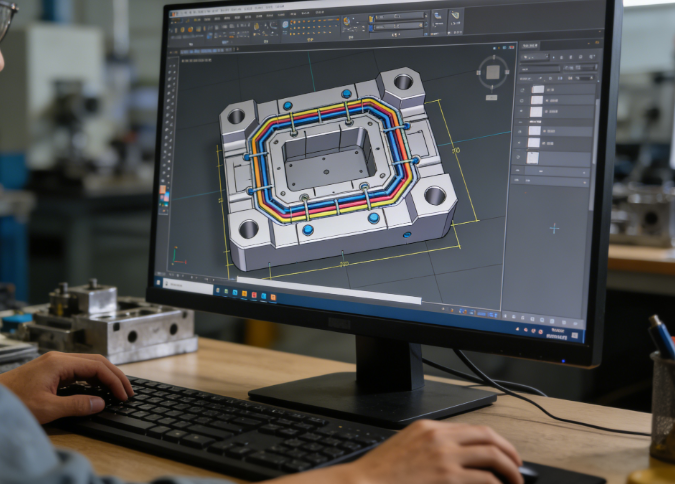

采用 CAD/CAM/CAE 一體化設計流程，通過 Moldflow 等仿真軟件分析熔體流動、填充、冷卻、收縮全過程，預判氣泡、翹曲等缺陷，提前優化分型面、流道、冷卻系統設計，減少試模次數，試模合格率提升至 99.5% 以上。

2 精密制造與 3D 打印技術

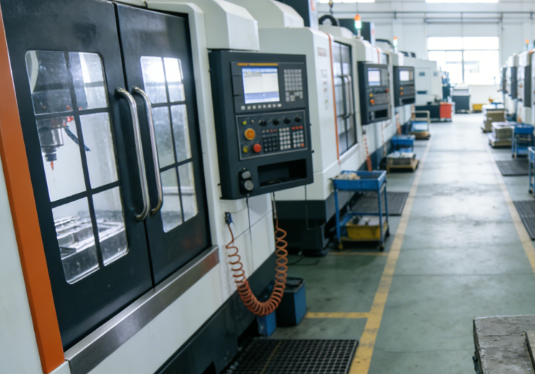

復雜曲面、隨形水道采用 3D 打印技術制造，實現傳統加工難以完成的結構；模具核心部件采用 CNC 精密加工，加工精度控制在 0.001 毫米以內，滿足精密電子件（尺寸公差≤±0.03 毫米）需求。

3 智能監測與運維

集成 PT100 鉑電阻溫度傳感器（測量精度 ±0.1℃，響應時間≤0.4 秒），實時采集模具溫度、壓力數據；通過 PID 自適應算法與注塑工藝補償，精準調節冷卻功率與注射參數；增設模具壽命監測模塊，及時預警磨損與故障，延長模具使用壽命。

4 綠色節能設計

采用輕量化模具結構，減少材料消耗；優化冷卻系統，縮短冷卻周期 30% 至 40%；選用環保模具材料與潤滑劑，降低生產污染，適配綠色生產要求。
