注射器醫療器械醫療注塑模具無菌成型工藝

注射器作為臨床用量最大的一次性醫療器械，其質量直接關系到用藥安全與患者健康。醫療注塑模具的精密性、無菌成型工藝的穩定性，以及樣條測試模具的驗證作用，共同構成了注射器生產的核心質量保障體系。本文結合實際生產場景，系統闡述相關核心技術要點與行業趨勢，為醫療耗材生產提供實用參考。

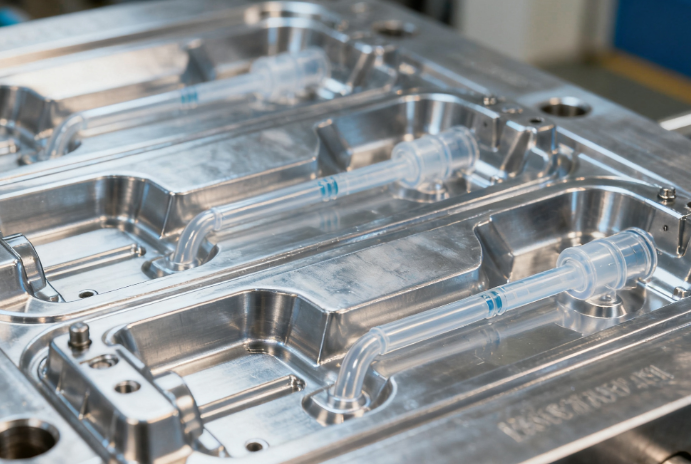

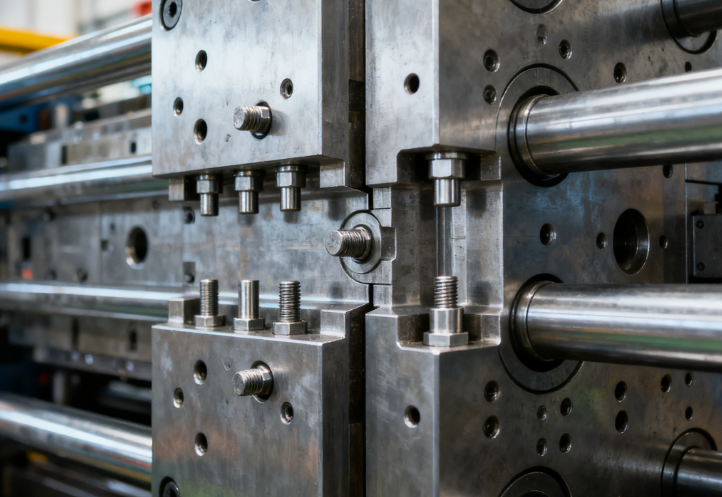

一、注射器醫療注塑模具設計與制造

結構設計核心圍繞精度與效率，采用 8-32 腔多腔布局，腔室間距誤差控制在 ±0.03mm 內，注射器筒身內徑公差≤±0.02mm。

分型面間隙≤0.01mm，采用曲面貼合設計，避免飛邊產生；澆注系統用熱流道設計，流道直徑 4-7mm，通過模流分析優化平衡。

冷卻系統采用隨形水路，間距 20-30mm，水溫波動≤±1℃，型芯與型腔溫差控制在 5℃以上，保障快速均勻冷卻。

模具材料優先選用 S136 不銹鋼，經處理后硬度達 HRC45-48，符合 ISO 10993-1 生物相容性標準，耐受 121℃高溫滅菌 20 次循環無銹蝕。

模具表面經鏡面拋光，Ra 值≤0.05μm，制造采用超精密磨床與慢走絲線切割技術，加工精度 ±0.001mm。

二、注射器無菌成型工藝控制

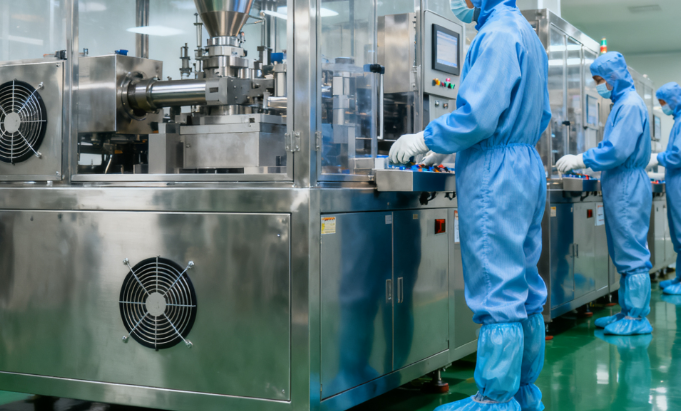

生產全程在 ISO 8 級潔凈室內進行，室內塵埃粒子（≥0.5μm）濃度≤352000 個 /m3，溫濕度穩定在 22±2℃、45±5% RH。

工藝流程分為加熱塑化、高壓注射、保壓冷卻、無菌脫模四階段，各環節參數精準匹配材料特性。

溫度控制遵循材料適配原則，醫療級 PP 熔化溫度 220-270℃，模具溫度 50-90℃，型腔表面溫差壓縮至 ±0.5℃。

壓力采用三段式控制，注射壓力 1500-1800bar，保壓壓力為注射壓力的 80%，在全行程 95% 時轉保壓，避免縮痕與空洞。

時間參數根據產品壁厚設定，注射時間 2-5s，保壓時間 15-30s，冷卻時間占成型周期的 60%-70%。

無菌保障措施包括原材料滅菌、模具等離子體滅菌（微生物殘留≤10CFU / 件）、成品伽馬輻射滅菌（劑量 25-40kGy），符合 ISO 11137 標準。

三、樣條測試模具的核心應用與技術要點

功能定位為生產前材料驗證與工藝優化，制備符合 GB/T 1040.2-2006 標準的測試樣條，降低批量生產風險。

核心應用場景包括材料性能檢測，通過拉伸樣條測試醫用 PP 拉伸強度≥30MPa、斷裂伸長率≥300%，評估耐滅菌性（20 次循環后性能損失≤10%）。

用于工藝參數驗證，通過樣條收縮率測試（目標≤0.5%）調整模具補償量，確保成品尺寸精度。

模具設計采用單腔或 4 腔結構，型腔尺寸公差 ±0.01mm，脫模斜角 0.1°-0.2°，適配不同測試需求。

材料選用 S136 耐腐蝕模具鋼或 38CrMoAl 合金結構鋼，冷卻水路間距 20-30mm，水溫波動≤±1℃，保障樣條冷卻均勻。

使用壽命滿足行業標準，高分子材料測試模具連續制樣壽命 5000-8000 次，氮化處理模具可達 20000-30000 次。

四、行業技術發展趨勢

智能化生產升級，采用 AI 質量控制系統與工業物聯網技術，實時監控模具溫度、注射壓力等參數，將尺寸波動控制在 ±0.01mm 內。

生物可降解材料應用擴大，聚乳酸（PLA）、聚乳酸 - 羥基乙酸共聚物（PLGA）等材料逐步替代傳統塑料，減少醫療垃圾污染。

微納成型技術突破，通過微細電火花加工實現最小 0.1mm 微小結構成型，滿足注射器高精度刻度與防漏結構要求。

無菌保障技術強化，開發自清潔模具表面涂層，推廣無菌包裝與成型一體化設備，杜絕二次污染。

總結

注射器生產的核心在于醫療注塑模具的高精度、無菌成型工藝的嚴控制，以及樣條測試模具的精準驗證。行業公認的 20 項關鍵數據為生產提供了明確標準，確保產品尺寸精度、密封性能與生物安全性達標。隨著智能化、環?；⒕芑夹g(shù)的持續創新，注射器制造行業正朝著更高質量、更高效益、更可持續的方向發展，為臨床診療提供更可靠的耗材支持。
